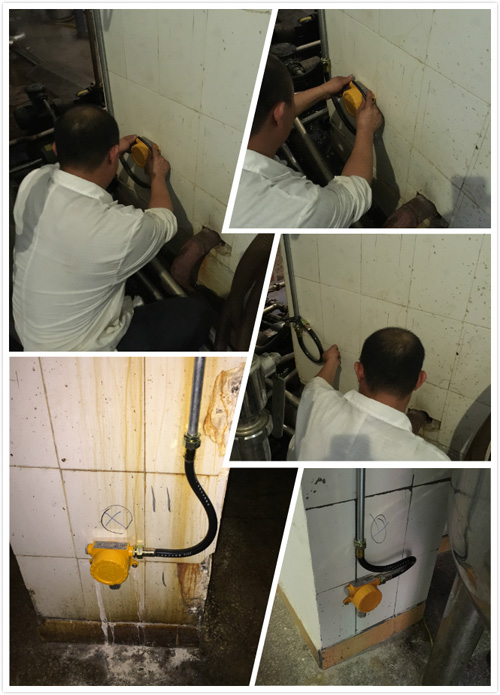

- SST-9801B氣體報警裝置為防爆型儀表，其組成為兩個部分：探測器與報警控制器，探測器（一次表）安裝在可能有氣體泄漏的危險場所，其核心元件為氣敏傳感器；報警控制器（二次表）安裝在安全場所的值班室內。
當空氣中有可烯氣體或可燃有毒性氣體揮發的蒸汽時，探測器檢測信號通過電纜立即傳送到報警控制單元，控制器顯示出氣體濃度，當超過設定的報警濃度值時，報警控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障工廠安全生產，避免事故發生。廣泛用各類煉油廠、油庫、化工廠、液化氣站等易發生可燃氣體泄漏的場所。
執行標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備本質安全型“I”》
GB16808-2008《可燃氣體報警控制器技術要求和試驗方法》
主要參數：
檢測原理：催化燃燒、半導體、PID
輸入信號：RS485顯示方式：數字+模擬顯示
報警設定：低段20%（可在5%到25%之間任意設定），高段50%
報警方式：聲、光報警
報警輸出：二段報警輸出（觸點容量5A/250VAC）
信號輸出：標準電流輸出/RS-485接口MODBUS通訊協議
溫度范圍：-10%～+55℃
相對溫度：10%～95%RH（非凝露）
電源：AC220V/50Hz
最大功耗：≤5.5W/路
最大傳輸距離：1200M

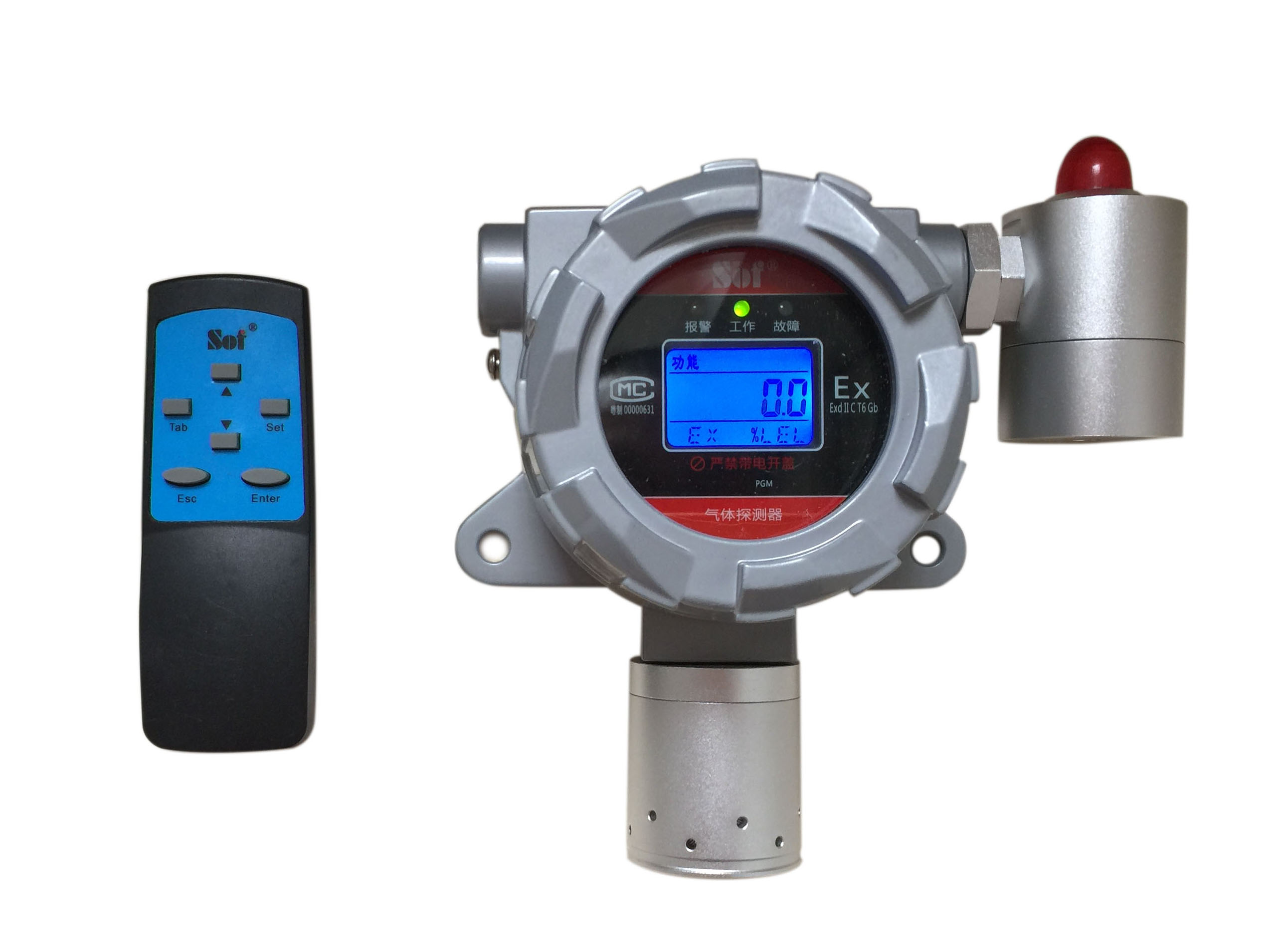

探測器型號及外觀尺寸：
GT-9801TC-SG
總結構圖及尺寸:
操作面板：
（1）監控標志：用戶填寫監控區地址；
（2）濃度顯示刻度值；
（3）主電工作指示燈：綠色；
（4）備電工作指示燈：綠色；
（5）報警指示燈：紅色，當監控環境的可燃氣體濃度超過報警設定值時紅色報警指示燈閃亮并伴有聲音報警；
（6）故障總燈：黃色，當發生故障報警時黃色故障總燈點亮并伴有聲音報警；
（7）主電欠壓指示燈：黃色，主電出現欠壓情況時，該指示燈點亮并伴有聲音報警；
（8）備電欠壓指示燈：黃色，主電斷電，備用電源不能保證控制器正常工作時，該指示燈點亮并伴有聲音報警；
（9）探測器連線指示燈：黃色；探測器連線短路、斷路時，該指示燈亮并伴隨有聲音報警；
（10）備電連線指示燈：黃色；備電連線斷路時，該指示燈亮并伴隨有聲音報警；
（11）濃度模擬指示燈柱：零點為綠色燈，其余為紅色燈；
（12）數碼顯示窗：濃度顯示、系統時間顯示、報警時間顯示、密碼顯示；
（13） 鍵
：進入功能、功能操作確認、復位操作確認；
（14） 鍵
：在數字輸入時進行移位操作，在功能操作時選擇功能；
（15） 鍵
：數字輸入時增加其數值；
（16）報警時間鍵：查詢報警時間；
（17）復位鍵：報警復位；
（18）消音鍵：消除報警聲音；
（19）面板鎖緊螺釘。
- ? 全金屬結構，獨立插卡設計，可根據需求靈活配置點位；
? 支持4～20mA標準信號的可燃及有毒有害氣體探測器;
? 具備低限報警、高限報警兩級報警模式設定，支持分別設置報警點；
? 每個通道卡具有獨立顯示功能，實時顯示探測器濃度信息；
? 每個通道均內置兩組無緣開關量輸出觸點，可直接控制電磁閥及功率小于200W的交流風機；
? 每個通道一對一進行監控，獨立工作，互不干擾；
? 可遠程對探測器靈敏度進行修正，零點調整；
